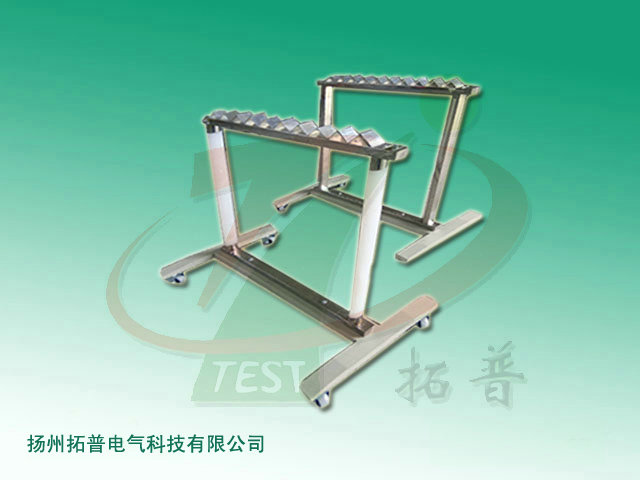

- 絕緣桿耐壓試驗支架
){kind=small}
設備簡介
TPJYG-35 絕緣桿耐壓試驗支架是依據電力行業標準DL/T976-2005《帶電作業工具、裝置和設備預防性試驗規程》的要求設計而成的。該35kV電壓等級絕緣桿耐壓試驗支架采用鐵質槽鋼型材作為支撐底座，具有重量輕、強度高的特點；試驗電極采用304不銹鋼管，具有抗氧化、耐磨、導電率高等特性，鋁質V型電極槽能使被試品與電極緊密貼合，還能有效地保護被試品表面不受損傷。
功能特點
1、本絕緣桿耐壓試驗專用支架采用鐵質槽鋼型材作為支撐底座，重量輕、強度高。
2、絕緣桿交流耐壓試驗支架試驗電極采用304不銹鋼型材，具有抗氧化、耐磨、導電率高等特性；鋁質V型電極槽，能使被試品與電極緊密貼合，還能有效地保護被試品表面不受損傷。
3、9個檢測工位可同時檢測，提高操作效率。
操作方法
1、將被試絕緣桿平鋪在V型卡槽內，電極距離按附表的規定選擇。
2、按要求將高壓線和地線接到指定的接線端上，確認無誤后方可進行升壓試驗。
3、根據絕緣桿的電壓等級升到附表規定的試驗電壓值，在規定的時間內試品沒有出現擊穿、閃絡現象，可以判斷試品合格。
技術指標
1、環境溫度：-10℃～40℃
2、環境濕度：≤90%RH，不結露、不閃爍
3、運行時間：可連續
4、規 格：單個電極：980*360*1000（35kV等級）
5、試驗工位：9工位（35kV等級）
6、電極間隙：自定義
7、重 量：單個電極：11kg（35kV等級）
8、z 高耐壓：100kV（35kV等級）
附：絕緣桿電氣性能
額定電壓（kV） 試驗長度 試驗電壓（kV） 耐壓時間
10 0.4 45 1
35 0.6 95 1
66 0.7 175 1
110 1.0 220 1
220 1.8 440 1
友情提醒：購置絕緣安全工器具試驗設備要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
